Diagnostic Amont (pour les STEU) à l’aide d’EIP
Le laboratoire INOVALYS est en mesure de vous accompagner pour la réalisation d’opérations de recherche de pollution dans les réseaux d’eaux usées, notamment dans le cadre de vos « diagnostics amonts » à réaliser à la suite de vos campagnes “RSDE-STEU”.
Pour la réalisation des prélèvements lors de ces diagnostics amonts, des EIP (Echantillonneurs Intégratifs Passifs) de type « pieuvres » seront mis en œuvre sur site dans les réseaux de conduites d’eaux usées, puis INOVALYS sera en mesure de réaliser in fine des analyses de micropolluants organiques et/ou métalliques sur ces EIP.
Contexte réglementaire
La note technique du 12 août 2016 a pour but la recherche de micropolluants dans les eaux brutes et dans les eaux usées traitées de stations de traitement des eaux usées (STEU) et à leur réduction. Cette note concerne les stations de capacité nominale supérieure ou égale à 600 kg/j de DBO5. Elle définit les modalités de surveillance de la présence de micropolluants dans les eaux usées reçues dans les stations de traitement des eaux usées et dans leurs rejets. Dès lors que des micropolluants sont identifiés comme significativement présents dans les eaux brutes ou les eaux traitées de la station de traitement des eaux usées, cette note technique comprend également un volet de diagnostic vers l’amont de la station pour rechercher les apports de substances et de définition d'actions de suppression/réduction afférentes.
Les 2 types d’Échantillonneurs Intégratifs Passifs (EIP) utilisés pour les prélèvements dans les conduites d'eaux usées
Pour réaliser des prélèvements représentatifs et adaptés à l’intérieur des réseaux de conduites en charge d’eaux usées, 2 types d’EIP « pieuvre » sont susceptibles d’être mis en œuvre : la « pieuvre organique » et la « pieuvre métaux ».

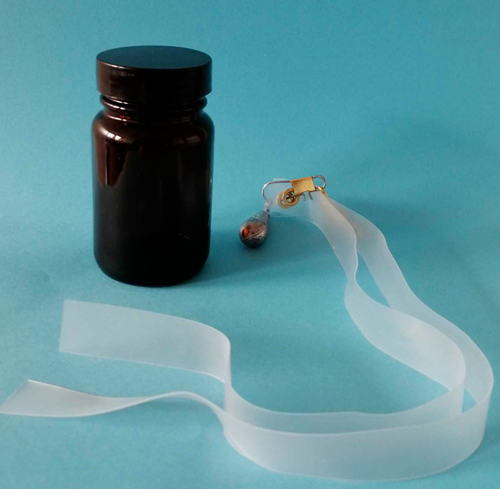

La « pieuvre organique »
Cet EIP sert à capter puis analyser différentes molécules de micropolluants organiques.
La pieuvre organique est constituée de 2 bandes de silicone de 1,5 x 30 cm, reliées entre elles et lestées.
Elle est conditionnée dans un petit flacon en verre brun de 50 mL.
Les micropolluants organiques sont adsorbés sur les membranes de silicone pendant toute la durée d’immersion (1 à 2 semaines).

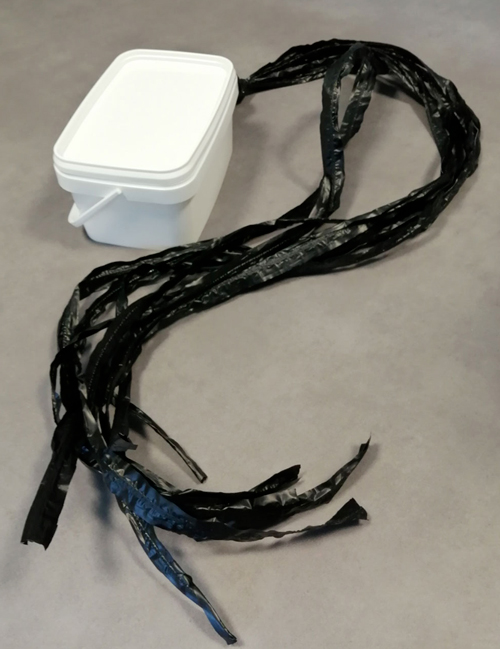

La « pieuvre métaux »
Cet EIP sert à capter puis analyser différentes molécules de micropolluants métalliques (métaux).
La pieuvre métaux est constituée de 8 bandelettes de PET (Polyéthylène) rigidifiées d’environ 1,5 m de long x 3 cm de large.
Elle est conditionnée dans un seau en plastique d’environ 4,4 litres.
Pendant toute la durée d’immersion (4 à 6 semaines), un biofilm se dépose à la surface des bandelette PET.
Les métaux seront analysés dans ce biofilm.
Pose et dépose des échantillonneurs intégratifs passifs (pieuvres)
Les pieuvres sont immergées directement dans la canalisation. Elles sont retenues par un filin à un point d’ancrage (regard de visite) permettant ainsi de les récupérer facilement en fin d’exposition.
Une fois retirées, les pieuvres sont remises dans leur conditionnement et envoyées au laboratoire INOVALYS pour analyses.
Les analyses réalisées sur les EIP de type « pieuvre »
Les analyses de micropolluants organiques et minéraux sont une véritable spécialité et un savoir-faire analytique reconnu d’INOVALYS sur les eaux usées et sur différentes matrices solides environnementales (boues, sédiments, sols, déchets, matières fertilisantes et supports de cultures (MFSC)…).
Les analyses de micropolluants organiques
Une fois désorbés de la « pieuvre organique » et mises en solution par différents processus d’extraction, les molécules organiques sont analysées par des méthodes chromatographiques de pointe (GC-MS/MS et LC-MS/MS).
Les molécules analysées appartiennent à différentes familles chimiques : alkylphénols, HAP et PCB, BDE, C10-13 Chloroalcanes, pesticides, Phtalates, HBCDD, Indice hydrocarbure C10-C40, Composés de l’étain (TBT)... (liste détaillée disponible à INOVALYS).
Les résultats obtenus sont exprimés en ng ou µg (selon molécule) / support* (*support = l’ensemble des 2 bandelettes silicone)
Les analyses de micropolluants métalliques (métaux)
Une fois le biofilm récupéré par lavage puis séché, la teneur en matière sèche (MS) du biofilm est analysée, puis différents métaux sont dosés par des méthodes ICP-AOS et ICP-MS (liste détaillée disponible à INOVALYS)
Les résultats obtenus sont exprimés en µg de métal / g de MS du biofilm
Ces résultats permettent de comparer les valeurs obtenues sur l’ensemble du réseau étudié afin de pouvoir remonter aux sources des émissions les plus polluantes.
